Сборка и подключение релейного блока DIGIDIM 493

07.05.15 | Раздел публикации: Бытовая техника и электроника

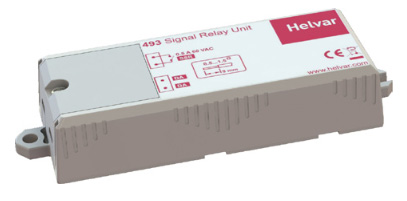

DIGIDIM 493

DIGIDIM 493 - Одноканальный DALI релейный блок, передаваёт команду ВКЛ/ВЫКЛ другим устройствам, посредством сухого контакта. Диджидим 493 выполнен в полностью закрытом пластиковом корпусе, его можно размещать в электрощите, в запотолочном пространстве и т.д. Силовая часть – твердотельное реле, рассчитанное на коммутацию тока 0,5 А, при переменном/постоянном напряжении до 60 В. Helvar DIGIDIM 493 нельзя использовать для коммутации питающего напряжения. Блок питается от шины DALI. Кабельный зажим является также крышкой, закрывающей клеммные колодки. Крепёжные проушины имеются с двух сторон. Блок потребляет 10мА из шины DALI, определяется системой, как релейный модуль с одним адресом. Настройка доступна в программах Designer и Toolbox.

Примечание: Этот блок не является источником питания шины DALI, следовательно, в системе должен быть источник питания.

Порядок сборки:

1) Снимите крышку
2) подключите провода реле
3) подключите шину DALI
4) Верните крышку на место

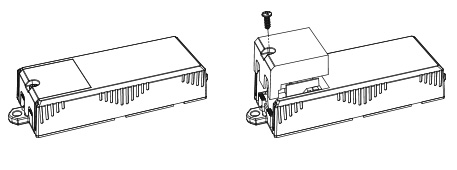

Сборка Хелвар Диджидим 493

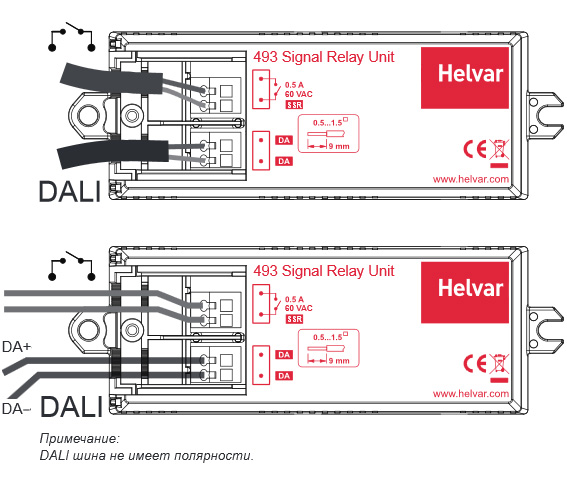

Подключение Helvar DIGIDIM 493

box
