HELVAR DIGIDIM 492: порядок подключения мощного релейного блока

01.05.15 | Раздел публикации: Бытовая техника и электроника

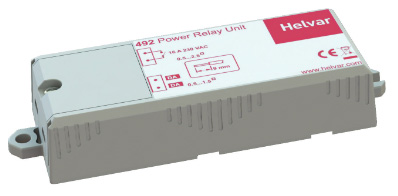

helvar DIGIDIM 492

HELVAR DIGIDIM 492 - одноканальный DALI релейный блок, позволяет включать/выключать недиммируемые нагрузки. HELVAR DIGIDIM имеет пластиковый корпус с кабельным зажимом, что позволяет размещать его внутри светильника, электрощита, или в запотолочном пространстве. Силовая часть – электромеханическое реле, рассчитанное на коммутацию тока 16А. Кабельный зажим является также крышкой, закрывающей клеммные колодки. Крепёжные проушины имеются с двух сторон. Блок питается от шины DALI. Блок потребляет 2мА из шины DALI, определяется системой, как релейный модуль с одним адресом. Настройка доступна в программах Designer и Toolbox.

Примечание: Этот блок не является источником питания шины DALI, следовательно, в системе должен быть источник питания.

Сборка:

1) Снимите крышку
2) подключите провода реле
3) подключите шину DALI
4) Верните крышку на место

Сборка Хелвар Диджидим 493

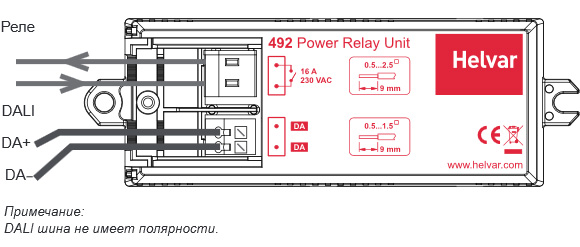

Порядок подключения Helvar DIGIDIM 492

box
