Инструкция по эксплуатации ШМЕЛЬ - Микропроцессорный индикатор радиоизлучений

25.01.12 | Раздел публикации: Защита от прослушивания

Посетитель:
Здравствуйте!
Необходима инструкция по эксплуатации ШМЕЛЬ - Микропроцессорный индикатор радиоизлучений в электронном виде
---------------------------------------------------------------------------------------------------------------------

Консультант: Добрый день!


«ШМЕЛЬ»
Микропроцессорный индикатор радиоизлучений
Паспорт и инструкция по эксплуатации


1. Назначение

Микропроцессорный индикатор радиоизлучений «
Шмель» предназначен:
• для оперативного выявления внутри салона автомобиля источников радиоизлу¬чения от подслушивающих устройств всех типов, использующих радиоканал для передачи информации.
• для выявления внутри салона автомобиля скрыто носимых радиомикрофонов, включенных мобильных и радио телефонов использующих цифровые стандарты (GSM, DECT и т. д.).
• для выявления внутри салона автомобиля других источников ВЧ и СВЧ излуче¬ний.
Изделие имеет вид автомобильного FM-модулятора и своим внешним видом никак не выдает своего основного назначения.

Основной отличительной особенностью изделия является возможность раз¬дельной регулировки его чувствительности по каждому из трех каналов обнаружения (ЧМ-излучение, сигналы стандарта GSM и сигналы стандарта DECT).

Другой особенностью изделия является способ обнаружения сигналов GSM и DECT-передатчиков, использующий априорные сведения о параметрах их модуляции. Это позволяет существенно увеличить вероятность обнаружения этих источников излучения.


2. Технические характеристики

Диапазон рабочих частот 0.05 - 2.6 ГГц.
Число уровней чувствительности 8
Антенна Внутренняя, спиральная
Режимы работы непрерывный
Питание от автомобильного аккумулятора через гнездо прикуривателя
Габаритные размеры 55x35x16 мм


3. Органы управления и индикации

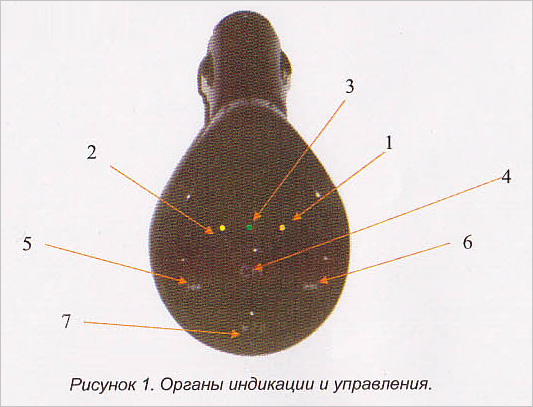

Рисунок 1. Органы индикации и управления.
Органы управления микропроцессорным индикатором радиоизлучений «Шмель» и его органы индикации показаны на Рисунке 1.



• Для включения изделия достаточно вставить его в гнездо прикуривателя.
• Красный светодиод (1) служит для индикации наличия в эфире частотно-модулированных излучений. При наличии радиоизлучения, имеющего уровень, превышающий установленный порог чувствительности, светодиод горит. При уровне, меньшем порога чувствительности, светодиод погашен.
• Желтый светодиод (2) служит для индикации наличия в эфире излучений пере¬датчиков стандарта GSM. При наличии радиоизлучения, имеющего уровень, пре¬вышающий установленный порог чувствительности, светодиод горит. При уровне, меньшем порога чувствительности, светодиод погашен.
• Зеленый светодиод (3) служит для индикации наличия в эфире излучений пере¬датчиков стандарта DECT. При наличии радиоизлучения, имеющего уровень, превышающий установленный порог чувствительности, светодиод горит. При уровне, меньшем порога чувствительности, светодиод погашен.
• Центральная кнопка СН (4) служит для калибровки индикатора.
• Левая кнопка (5) служит для выставления порога чувствительности индикатора по каналу GSM.
• Правая кнопка (6) служит для выставления порога чувствительности индикатора по каналу частотно-модулированных излучений.
• Нижняя кнопка (7) служит для выставления порога чувствительности индикатора по каналу передатчиков стандарта DECT.


4. Порядок работы с изделием

Включите изделие, вставив его в гнездо прикуривателя.
Откалибруйте индикатор. Для этого необходимо нажать кнопку 4. При этом ин-дикатор зафиксирует фон радиоизлучения в окружающем его пространстве. В дальнейшем порог срабатывания устанавливается относительно этого зафиксиро-ванного уровня фона. Операцию калибрования необходимо осуществлять при на-личии полной уверенности, что в эфире отсутствует излучение подслушивающих устройств всех типов, использующих радиоканал для передачи информации. Если сразу после проведения калибровки индикационные светодиоды изделия начинают светиться (мигать) значит процесс калибровки случайно совпал с временным мини¬мумом естественного электромагнитного фона, и процесс калибровки необходимо повторить.

Установите порог срабатывания индикатора по каналу GSM. Для этого следует нажать кнопку 5. После нажатия этой кнопки начинает мигать желтый индикатор. От¬считав 1-8 миганий следует нажать кнопку 5 еще раз. (Количество отсчитанных ми¬ганий пропорционально устанавливаемому порогу срабатывания - чем большее ко¬личество раз вы позволили мигнуть светодиоду, тем выше порог срабатывания).

После нажатия кнопки процесс установления порога срабатывания по GSM-излучению заканчивается.

Установите ПОРОГ срабатывания индикатора по каналу частотно-модулированных излучений. Для этого следует нажать кнопку 6. После нажатия этой кнопки начинает мигать красный индикатор. Отсчитав 1-8 миганий следует нажать кнопку 6 еще раз. (Количество отсчитанных миганий пропорционально устанавли¬ваемому порогу срабатывания - чем большее количество раз вы позволили мигнуть светодиоду, тем выше порог срабатывания).

После нажатия кнопки процесс установления порога срабатывания по частотно-модулированным излучениям заканчивается.

Установите порог срабатывания индикатора по каналу DECT. Для этого следует нажать кнопку 6. После нажатия этой кнопки начинает мигать зеленый индикатор. Отсчитав 1-8 миганий следует нажать кнопку 6 еще раз. (Количество отсчитанных миганий пропорционально устанавливаемому порогу срабатывания - чем большее количество раз вы позволили мигнуть светодиоду, тем выше порог срабатывания).

После нажатия кнопки процесс установления порога срабатывания по DECT-излучению заканчивается.

Если после включения изделия операцию установки порога срабатывания ин¬дикатора не выполнять, то остаются в силе пороги, установленные при предыдущем включении.

ИЗДЕЛИЕ ГОТОВО К РАБОТЕ!

ПРИМЕЧАНИЕ. Операцию калибровки желательно повторять всякий раз после изменения положения автомобиля.

6.Дополнительная информация:

1. Работоспособность индикатора легко контролируется с помощью мобильного телефона.
2. Свидетельством наличия постороннего излучения является устойчивое горе¬ние одной или нескольких индикаторных ламп. Спорадическое загорание индикатор¬ных ламп может быть вызвано естественными и промышленными помехами.
3. На значительных расстояниях от сотовых антенн изделие способно обнару¬живать излучение стандарта 3G. При этом загорается красный светодиод.
6. Сведения о драгоценных металлах
Микропроцессорный индикатор радиоизлучений «Шмель» в своем составе дра¬гоценных и редкоземельных металлов не содержит.
7. Гарантийные обязательства
Гарантийный срок эксплуатации - 12 месяцев со дня продажи.

В случае отказа оборудования в течение гарантийного срока владелец имеет право на гарантийный ремонт. При нарушении пломб, механических повреждениях корпуса или органов управления право на гарантию теряется, и ремонт производит¬ся за счет владельца.
